汇编基础

0x00 IA32处理器体系结构

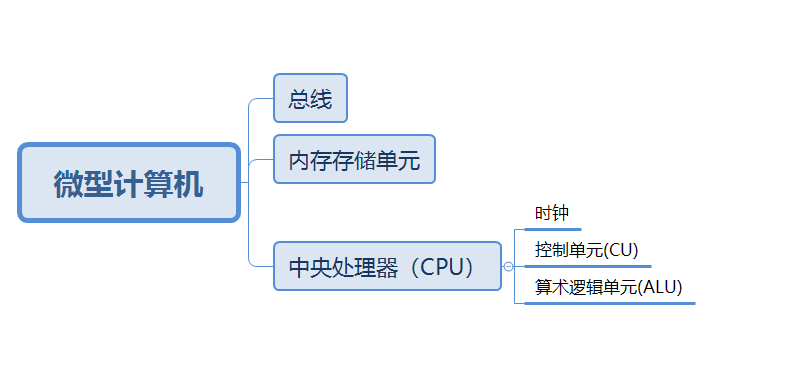

微机的基本结构

指令执行周期

当指令使用了内存操作数时还需要两个额外的步骤：取操作数和存储输出操作数。

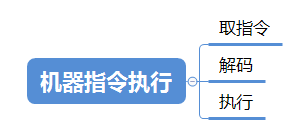

机器指令的执行;

1. 取指令
2. 解码
3. 执行

操作模式

保护模式：处理器的基本模式。
虚拟8086模式：多任务环境中执行是地址模式的软件。
实地址模式：用于运行那些需要直接访问系统内存和硬件设备的MS-DOS程序。
系统管理模式：实现电源管理和系统安全等功能的机制。

基本执行环境

基本寄存器

寄存器中数据在内存中存放数据遵循高高低低的原则

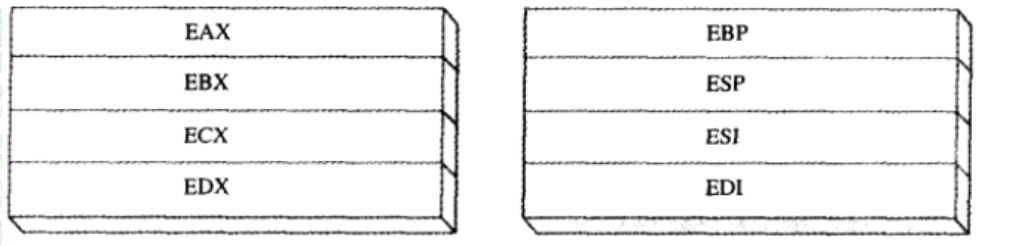

8个通用寄存器

EAX EBX ECX EDX
EBP ESP ESI EDI

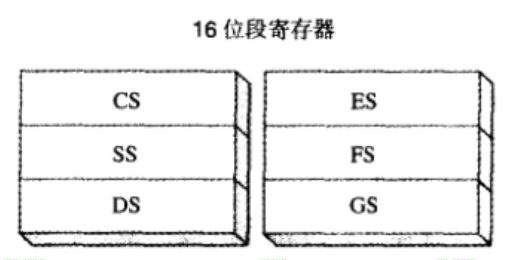

6个段寄存器

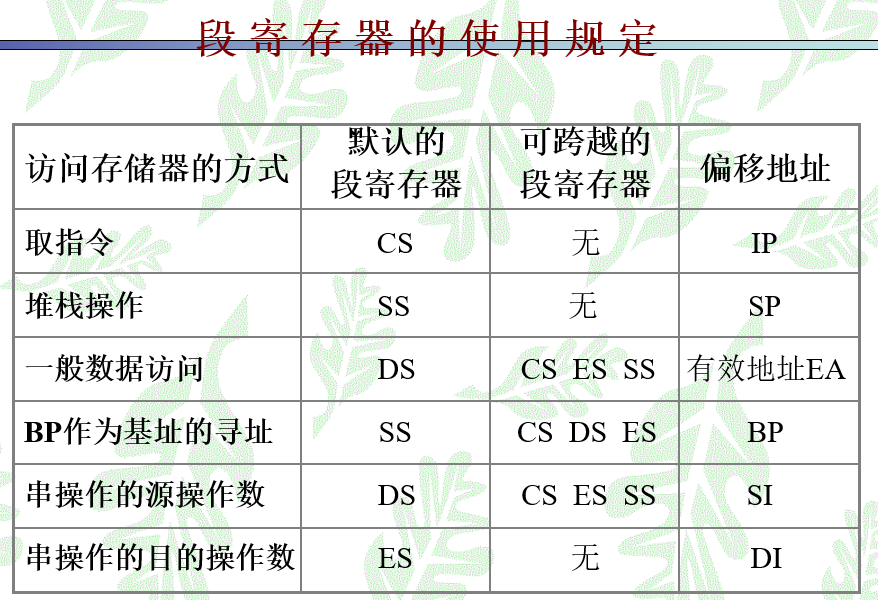

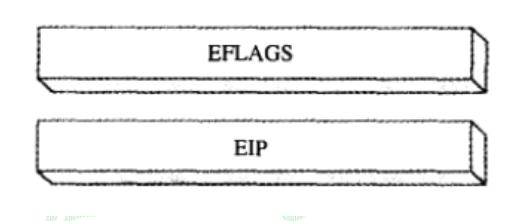

一个处理器状态标志寄存器(EFLAGS)和一个指令指针(EIP)寄存器。

ESP：栈地址寄存器 任意时刻指向栈顶元素
EBP：扩展帧指针寄存器 指向堆栈上的函数参数和局部变量
EIP：指令指针寄存器
EIP寄存器不能作为MOV指令的⽬标操作数

EFLAGS：由控制CPU的操作或反映CPU某些运算的结果的独立二进制位构成

状态标志

内存管理

实地址模式

可以寻址1MB内存 0~FFFFF

20位线性地址

linear address or abssolute address is 20 bits,range from 0 to FFFFF
用段-偏移地址表示

• CS：16位代码段
• DS：16位数据段
• SS：16位堆栈段
• ES,FS,GS可指向其他数据段

保护模式

可以寻址4GB内存 0~FFFFFFFF
段寄存器指向段描述符表，操作系统使用段描述符表定位程序使用的段的位置。

0x01 汇编语言基础

补码的表示法

• 正数的补码：与源码相同
• 负数的补码：反码加1

寻址方式

基本元素

16进制数第一个是字母时要在前面加0

指令

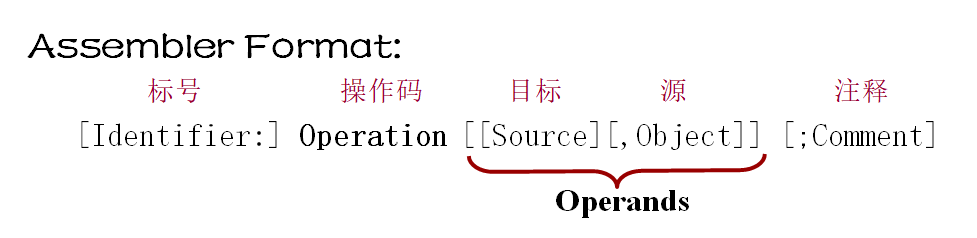

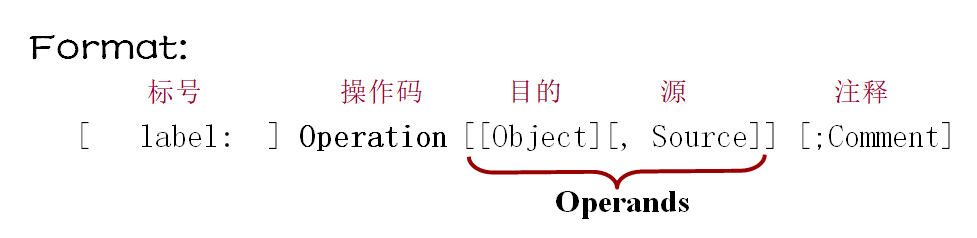

一条汇编指令包括4个部分：

• 标号（可选）
• 助记符
• 操作数
• 注释(可选)

INVOKE

相当于call，调用函数或过程

伪指令

伪指令课用于定义变量、宏以及过程，可用于执行命名段以及执行其他与汇编器相关任务。
.data? :指明未初始化的数据段

NOP指令

占用一个字节的存储，什么也不做。

程序模板

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

TITLE Program Template
; 程序描述：
; 作者：
; 创建日期：
; 修改：
; 日期：  修改者：
INCLUDE Irvine32.inc
.data
	;(在此插入变量)
.code
main PROC
	;(在此插入可执行代码)
	exit
main ENDP
	;(在此插入其他子程序)
END main

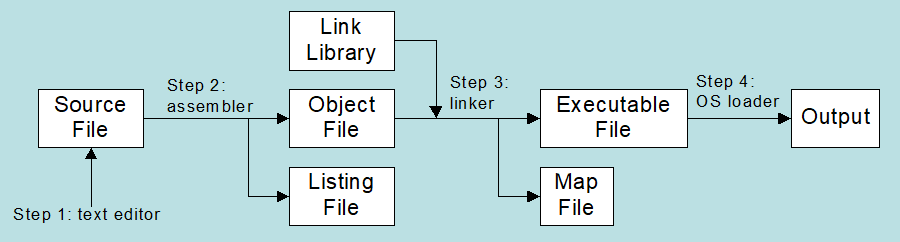

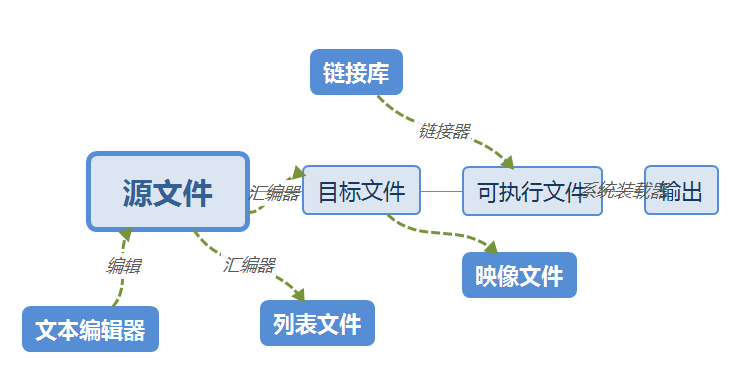

汇编-链接-执行

定义数据

字符常量/字符串常量

• 以单引号或双引号括起来的单个/一串字符
• 存储为对应字符的ASCII码

数据定义语句

初始值可以用?表示不确定，可以是表达式。
可以指定多个初始值，用逗号隔开，变量名代表第一个初始值的偏移。

DUP可以为多个数据项分配存储空间。
V1 BYTE 10 dup (0)V1占用10个字节空间，初值均为0

符号常量

等号伪指令：名字=表达式

计算数组和字符串大小：

1
2
3
4
5
6
7

list BYTE 10, 20, 30
ListSize = ($ - list)

list word 10,20,30,40
ListSize = ($-list)/2

myString_len = ($ - myString)

EQU和TEXTEQU伪指令：

将符号名和整数表达式，文本联系起来。

1
2
3
4
5
6
7
8

name EQU expression
name EQU symbol
name EQU <text>

rowSize = 5
count TEXTEQU %(rowSize * 5)
move TEXTEQU <mov>
setupAL TEXTEQU <move al, count>

setupAL将被汇编成mov al, 10

0x02 数据传送，寻址，算术运算

小尾（小端）顺序

intel处理器使用小端顺序存储，最低字节存储在最低地址单元
Val DWORD 12345678h

数据传送指令

操作数类型

• 立即操作数(immediate)
• 寄存器操作数(register)
• 内存操作数(memory)

MOV指令
MOV destination, source

• 两个操作数尺寸必须一致
• 不能同时为内存操作数
• 目的操作数不能是CS, EIP,IP
• 立即数不能直接送至段寄存器

MOVZX
复制较小值至较大值中。
低八位原样复制，高八位补0扩展，仅适用于无符号整数。
MOVSX
低八位原样复制，高八位补F扩展，仅适用于有符号整数。
LAHF/SAHF
LAHF将标志局存起EFLAGS的低8位复制到AH寄存器，SAHF是将AH复制到EFLAGS
XCHG指令
交换两个操作数的内容。
XCHG reg, reg
XCHG reg, mem
XCHG mem, reg

算数指令

加减法影响标志位

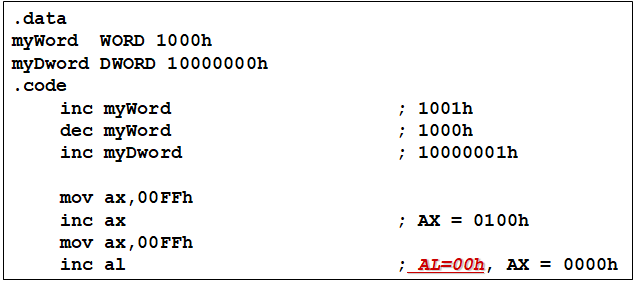

INC和DEC不会影响CF标志位

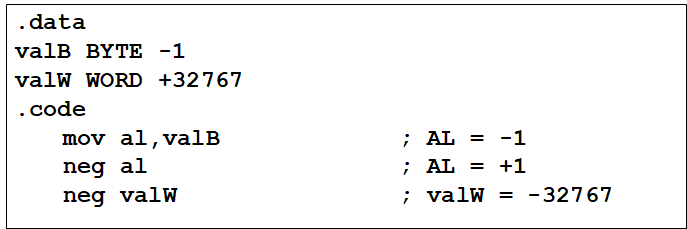

NEG影响的标志位和ADD SUB一样

加减法算术运算指令的操作数自身不区分有无符号数，程序通过判断不同的标志位来实现对有符号数和无符号数的处理。

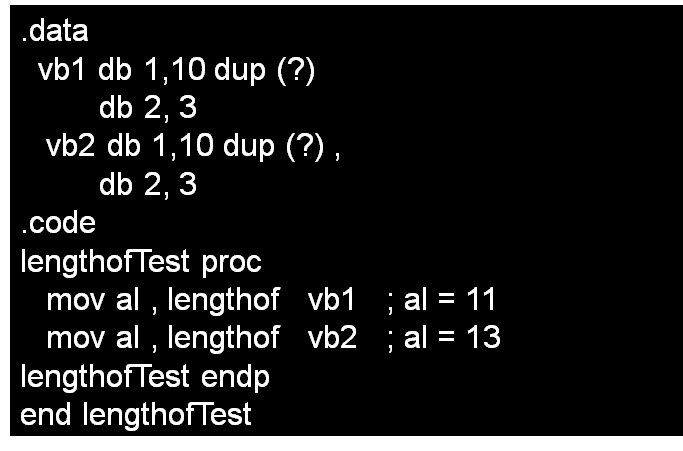

和数据相关的操作符和伪指令

加逗号可以多行定义

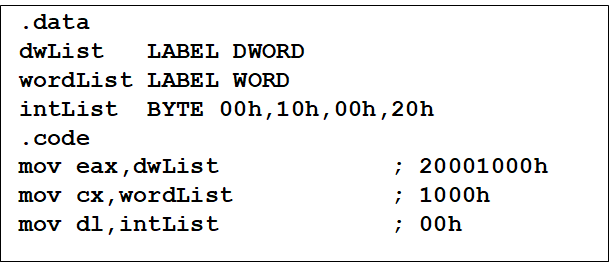

LABEL不会分配存储空间

JMP和LOOP

JMP

无条件转移与条件转移

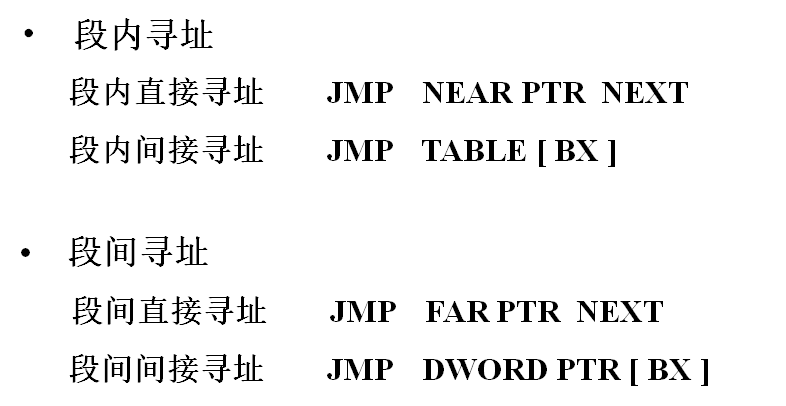

JMP 目的地址
功能：接着从目的地址开始执行指令

• 目的地址一般为标号
• 通常在当前过程内跳转

LOOP

LOOP 目的地址
功能：将ecx的值减1，接着与0比较，如果不等于0，就执行目的地址开始的指令，如果等于0 ，则不跳转，接着执行紧跟在LOOP指令后的指令

• 通常，ecx里的值就是循环次数。但如果初值为0，因是先减1再判断是否等于0，所以，实际实际循环次数就是1 00 00 00 00 H。
• LOOPD也使用ecx控制循环，LOOPW使用cx控制循环。
• 实模式下，使用的是cx作为控制循环的寄存器

实例

数组求和：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

INCLUDE irvine32.inc
.data
  vb1 byte  1 , 2 , 3
.code
  main proc
      mov esi  , offset vb1
      mov ecx , lengthof vb1
      mov al    , 0
   L1:
      add  al   , [ esi ]
      add  esi , type vb1
      loop L1
      exit
  main endp
end main

复制字符串：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

INCLUDE irvine32.inc
.data
  s1  byte  "source string",0
  s2  byte sizeof s1 dup(0)
.code
  main proc
      mov esi , 0
      mov ecx , sizeof s1
   L1:
      mov al , s1[ esi ]
      mov s2[esi] , al
      inc esi
      loop L1
      exit
   main endp
End main

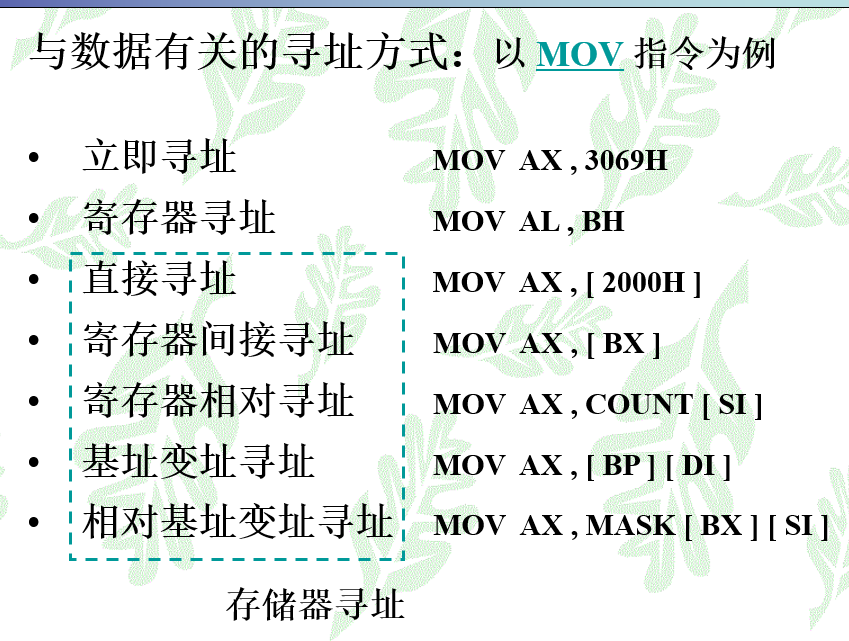

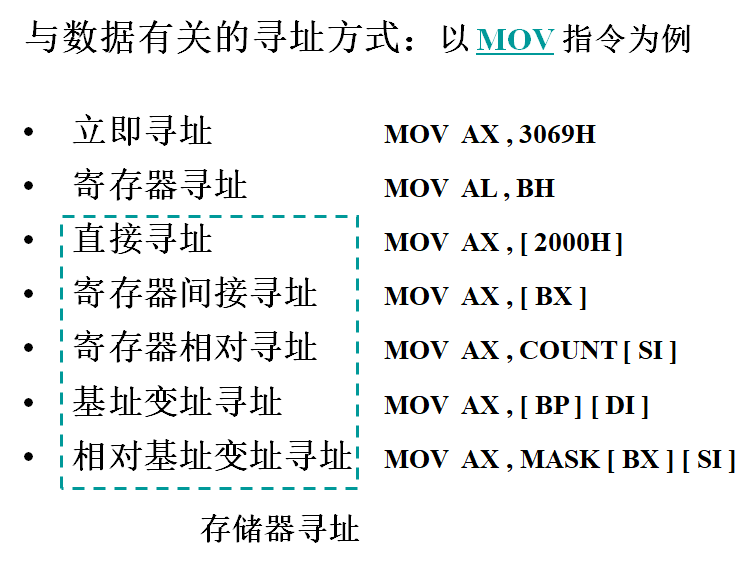

寻址方式总结

操作数寻址方式

数据寻址的基本方式：

1. 立即寻址
2. 寄存器寻址
3. 存储器寻址

存储器寻址有六种类型

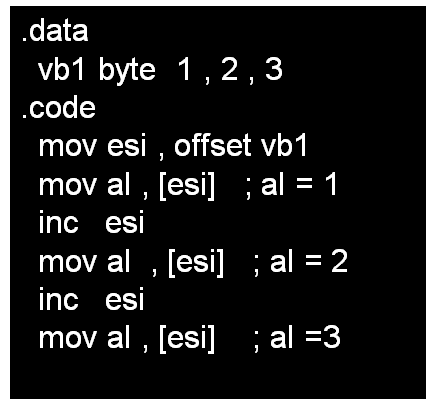

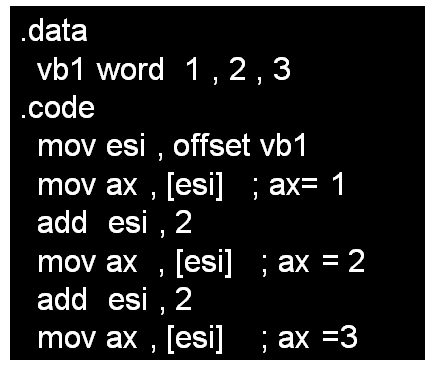

用寄存器作为指针并操纵寄存器的值。操作数使用间接寻址则叫间接操作数。

0x03 过程

堆栈操作

运行时栈

运行时栈是CPU直接管理的内存数组，使用到两个寄存器：SS和ESP

• 保护模式下，SS是段选择子，应用程序不应该修改它
• ESP是指向栈的特定位置的一个32位偏移值
• 一般不会直接修改ESP，而是通过使用CALL，RET，PUSH，POP等指令，由这些指令间接操作ESP。
• ESP指向最后压入到栈的数据
• 实模式下，使用的SS和SP

PUSH
PUSH r/m16
PUSH r/m32
PUSH imm32

压栈，将操作数放入堆栈中：

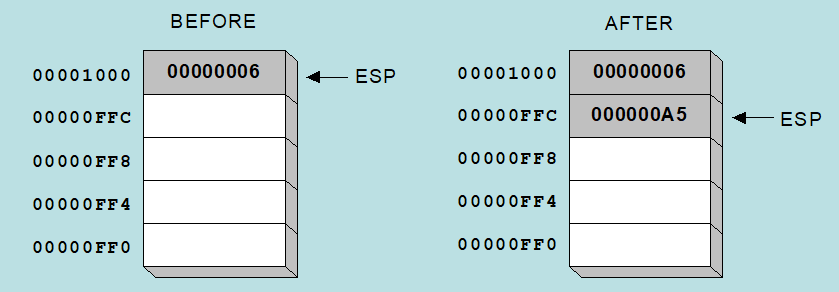

1. 将ESP减4
2. 将要压入的32位值拷贝到ESP指向的内存。


对于32位操作数，ESP减4，存到栈中的内容为双字；对于16位操作数，ESP减2，存到栈中的内容为字
POP
POP r/m16
POP r/m32

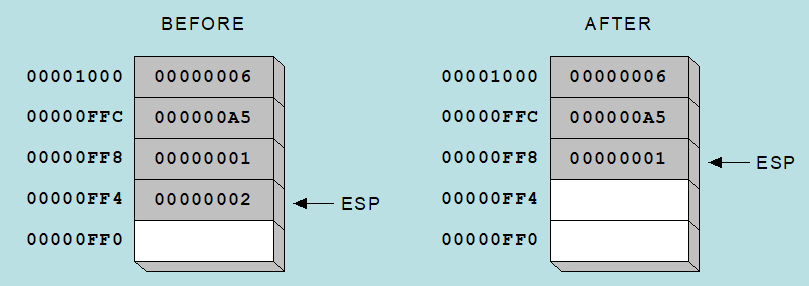

出栈，从堆栈中取出操作数放到指令中的操作数中

1. 将ESP所指向内存中的内容取出放到操作数中
2. 将ESP加4

   对于32位操作数，是先从栈中拷贝双字到操作数中，然后ESP加4；对于16位操作数，是先从栈中拷贝字到操作数中，然后ESP加2。

PUSHFD 把32位标志寄存器压入堆栈
POPFD 从堆栈中弹出32位值到标志寄存器中
两指令无操作数
实模式下标志寄存器是16位的，入栈出栈指令分别是PUSHF，POPF。
PUSHAD 把八个32位通用寄存器按序全部压入堆栈
POPAD是以上序反序从堆栈中依次弹出值到八个32位通用寄存器中

过程定义

PROC

1
2
3

main proc
...
main endp

一般过程需要返回指令ret，起始过程需要调ExitProcess

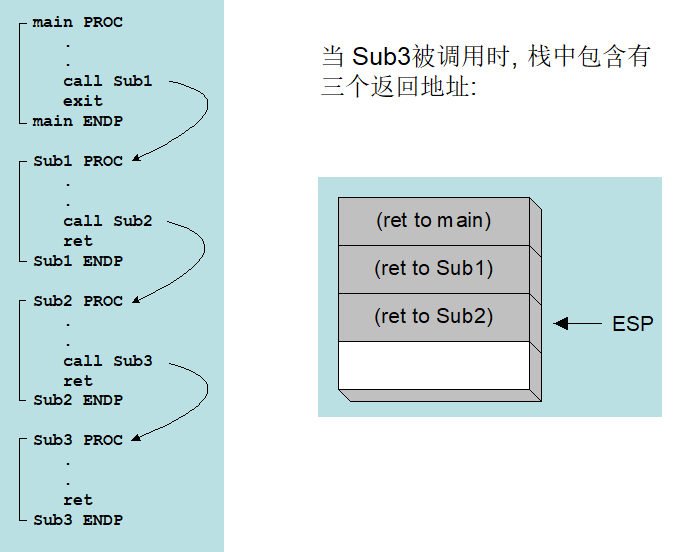

CALL和RET

call 过程名
将EIP压栈（即当前CALL指令的下一条指令的地址），然后将过程名所在地址赋给EIP（相当于跳转到过程名所在的代码处）
RET
RET指令是从栈中取出32位地址，赋给EIP。

使用寄存器传递过程参数

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23

.data
dArray DD  1, 2 , 3
dSum  DD ?
.code
Main proc
       mov ebx , offset dArray
       mov ecx , lengthof dArray
       call SumOf
       mov dSum, eax
       exit
Main endp
SumOf proc
    push ebx
    push ecx
    mov eax , 0
L2: add eax , [ebx]
    add ebx , 4
    loop L2
    pop ecx
    pop ebx
    ret
SumOf endp
End main

0x04 条件处理

布尔和比较指令

尺寸相同
AND, OR,XOR总是清除溢出标志和进位标志(CF和OF)
NOT不影响任何标志位

实例

小写转大写：

同一字母的大写字母和小写字母的ASCII码的区别只在第5位不同，其他各位相同，小写字母第5位为1，大写字母第5位为0
如要把小写转大写，则可将小写的ASCII码与11011111B相与

1
2
3
4
5
6
7
8
9
10
11
12

.data
aName byte “Abraham” , 0
nameSize=($-aName)-1
.code
Main proc
     mov ecx , nameSize
     mov esi , 0
L1:AND  aName[esi] , 11011111B
     inc esi
     loop L1
Main endp
End Main

将0-9之间的整数转换为对应数字符号的ASCII码

1
2
3
4
5
6
7
8
9
10
11
12
13

.data
aNum byte 1,3,2,0
numSize=($-aNum)-1
.code
Main proc
     mov ecx , numSize
     mov esi , 0
L1:OR  aNum[esi] , 110000B
     inc esi
     loop L1
     exit
Main endp
End Main

CMP
功能：对两个操作数作相减运算，不修改操作数，但会影响标志位。会修改OF、SF、ZF、CF、AF、PF。

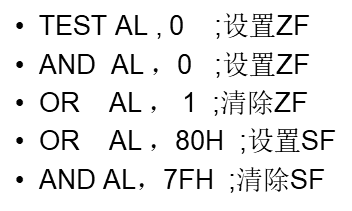

设置和清除单个CPU状态标志

条件跳转

基于特定标志位

基于相等比较

基于无符号数比较

基于有符号数比较

实例

将最小有符号数存到AX：

1
2
3
4
5
6
7
8

     Mov ax,v1
     Cmp ax,v2
     JL   L1
     mov ax,v2
L1:cmp ax,v3
     JL    L2
     mov ax, v3
L2:

数组的顺序查找：
查找第一个非0值

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26

INCLUDE Irvine32.inc

.data
intArray SWORD 0,0,0,0,5,20,35,-12,66,4,0
noneMsg BYTE "A non-zero value was not found", 0
.code
main PROC
	mov		ebx, OFFSET intArray
	mov		ecx, LENGTHOF intArray
L1: cmp		WORD PTR [ebx], 0
	jne		found
	add		ebx, 2
	loop	L1
	jmp		notFound
found:
	movsx	eax, WORD PTR[ebx]
	call	WriteInt
	jmp		quit
notFound:
	mov		edx, OFFSET noneMsg
	call	WriteString
quit:
	call	Crlf
	exit
main ENDP
END main

条件循环指令

LOOPE和LOOPZ不影响任何状态标志

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

.data
Array        SWORD    -3,-6,-1,-10,10,30,40,5
Sentinel   SWORD    0
.code
; …
    mov esi , offset array
    mov ecx , lengthof array
L1:test word ptr [esi],8000h
     pushfd            ; pushfd不修改标志位
     add esi , type array
     popfd
     loopnz   L1       ; 注意：loopnz不修改标志位
     jnz quit
     sub  esi , type array
Quit:

0x05 整数算术指令

移位和循环移位

逻辑移位和算术移位

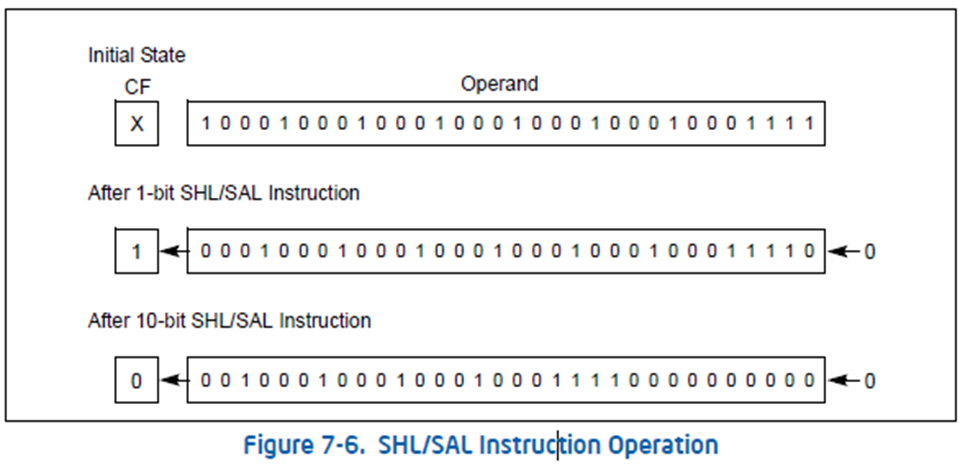

SHL/SAL
SHL 目的操作数， 移位位数
功能：对目的操作数执行左移操作，最低位补0，移出的最高位送入进位标志CF，原来的进位位将丢失。SHL和SAL功能完全一样。

左移的SHL和SAL是等价的。算术移位不改变符号位，逻辑移位可能改变符号位
SHR
SHR 目的操作数， 移位位数

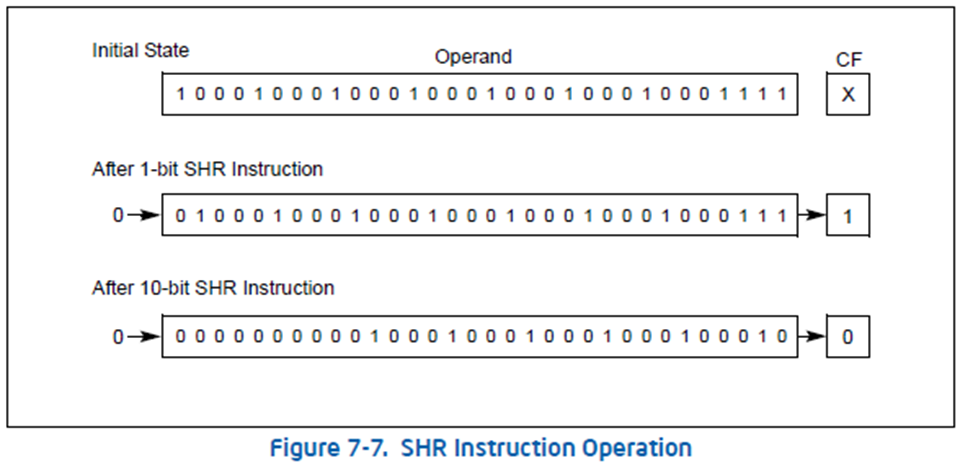

功能：将目的操作数逻辑右移，左边空出的位添0，右边最低位被移出，复制到CF位中
SHR可以实现无符号数的快速除法

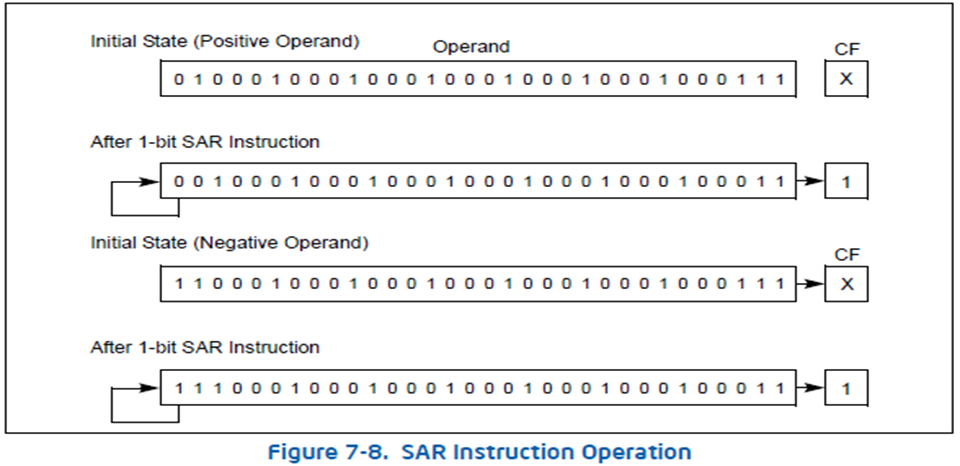

SAR
有符号数的快速除法，右移过程中最高位保持不变

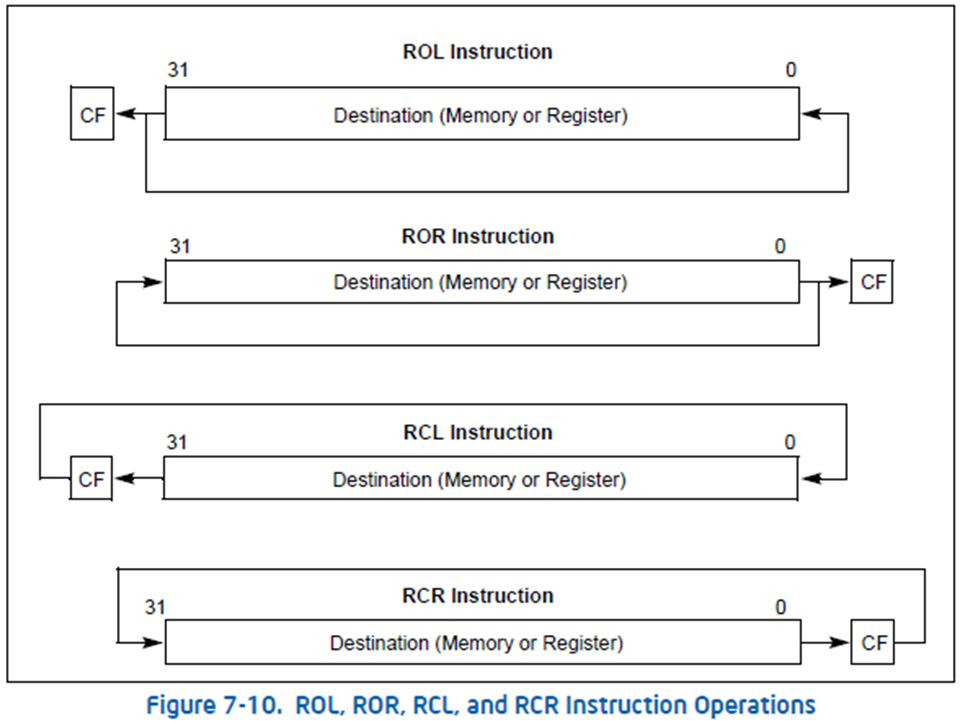

ROL/ROR/RCL/RCR
移出的位又送回另一端

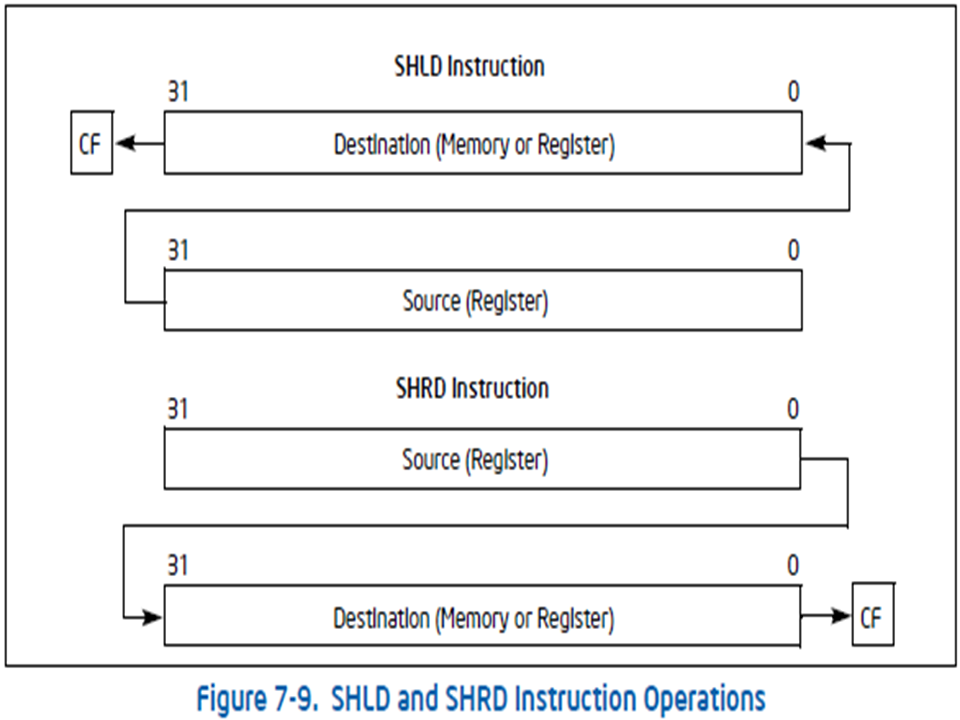

SHLD/SHRD

应用

1
2
3
4
5
6
7
8
9
10
11
12
13
14

BinToAsc PROC  uses eax ebx ecx  esi
 ;将EAX中的数转换成二进制ASCII码存到ESI指向的数组中
  Add esi , 31
  Mov ecx ,32
Nxt:
    Mov bl,  al
    And bl , 1
    Add bl , 30H
    Mov [esi],bl
    Shr  eax,1
    Dec esi
  Loop nxt
  Ret
BinToAsc ENDP

乘法和除法指令

应用

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

Mov al, 30h
Mov bl, 4h
Mul  bl   ;AX =0C0H,CF=0


Mov ax , 2000h
Mov bx ,100h
Mul  bx   ;DX:AX=0020 0000h,CF=1

Mov al, -4
Mov bl, 4
IMUL  bl             ;AX=0FFF0H,CF=0

Mov ax, 30h
Mov bx, 4h
IMul bx            ;DX:AX =0C0H,CF=0

Mov al, 48
Mov bl, 4
IMUL  bl             ;AX=00C0H（即十进制的192）,CF=1

任意进制的码制转换

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

.data
ASCIICHAR BYTE  '0123456789ABCDEFGHIJKLMNOPQRSTUVWZYX'
.code
ToASC PROC  uses eax ebx  ecx  esi
;将EAX中的数按BL中指定的进制数，转换成ASCII字符串放到ESI指向的数组中
   mov ecx , 0   ;
   mov cl , bl      ; movzx  ecx, bl
   add esi , 31
nxt_ta:
   mov edx , 0
   div   ecx
   mov bl,ASCIICHAR[edx]
   mov [esi],bl
   dec esi
   cmp eax , 0
   jnz nxt_ta	; jne
   ret
ToASC ENDP

0x06 高级过程

stack frame

给子过程传递参数的两种基本方式

1. 通过寄存器传递

• 执行效率高
• 代码可能显得混乱
• 寄存器数量有限

  1 2 3 4

  mov esi , offset array mov ecx,lengthof array mov ebx , type array call DumpMem

2. 通过堆栈传递

• 方式灵活通用
• 效率偏低

  1 2 3 4

  push offset array push lengthof array push type array call DumpMem2

使用堆栈传递参数时压入了两类参数：

• 值参数（变量或常量的值）
• 引用/指针参数（变量的地址）

实例

传递值

1
2
3
4
5
6
7

.data
val1 dword 5
val2 dword 6
.code
push val2
push val1
call AddTwo

AddTwo(val1,val2)

传递引用

1
2
3
4
5
6
7

.data
val1 dword 5
val2 dword 6
.code
push offset val2
push offset val1
call AddTwo

AddTwo(&val1,&val2)

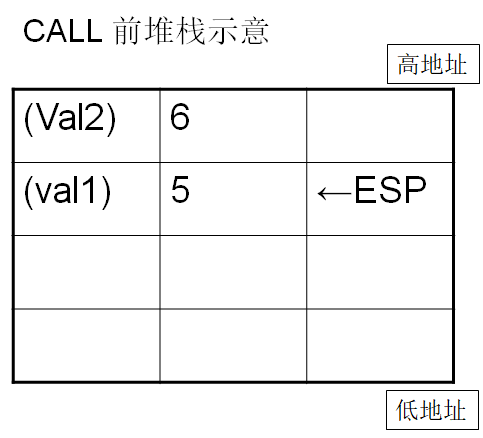

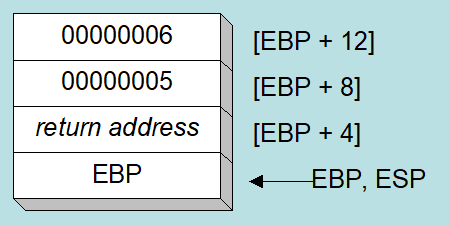

重点：参数访问

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

.data
Val1 dword 5
Val2 dword 6
.code
Push val2
Push val1
Call AddTwo
…
AddTwo proc
  push ebp
  Mov  ebp , esp

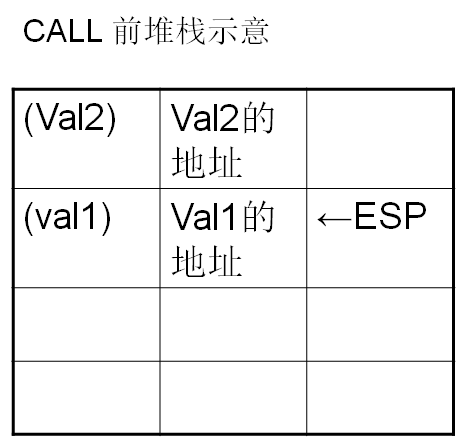

  mov  eax , [ebp + 12]     ;取得val2
  add  eax ,  [ebp + 8]       ;加上val1
  pop   ebp
  ret
AddTwo endp

堆栈清理

因为在调用子过程前，给堆栈压入了一些内容，在子过程返回时，必须调整堆栈指针。

• 在调用完子过程后通过加法指令改变ESP值
• 通过 RET imm 指令的形式
  add方法：

  1 2 3 4 5 6 7 8

  .data Val1 dword 5 Val2 dword 6 .code Push val2 Push val1 Call AddTwo Add esp , 8

ret方法，在子过程中调用：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

.data
Val1 dword 5
Val2 dword 6
.code
Push val2
Push val1
Call AddTwo
AddTwo proc
  push ebp
  mov ebp,esp
  mov eax,[ebp+12]
  add eax,[ebp+8]
  pop ebp
  ret  8
AddTwo endp

采用uses操作符保存寄存器，则要注意uses指令是将寄存器的压栈指令放在子过程的开始，即在堆栈帧里push ebp语句之前，这时，参数偏移地址计算将会受到影响

0x07 字符串和数组

CLD 清除方向标志
STD设置方向标志

MOVSB,MOVSW,MOVSD

复制双字数组

1
2
3
4
5
6
7
8
9
10
11

.data
  source dword 20 dup(0ffh)
  target  dword 20 dup(?)
.code
  ; …
  cld
  mov ecx , lengthof source
  mov esi , offset source
  mov edi , offset target
  rep movsd    ;将source开始的20个双字复制到target中
  ; …

CMPSB,CMPSW,CMPSD

单个比较

1
2
3
4
5
6
7
8
9
10
11

.data
  source dword 1234h
  target  dword  5678h
.code
  ; …
  mov esi , offset source
  mov edi , offset target
  cmpsd   ;比较双字
  ja L1     ;如果source>targe跳转至L1
  jmp L2  ;如果source<=target跳转至L2，本例即是
  ; ….

字符串比较

1
2
3
4
5
6
7
8
9
10
11
12
13
14

.data
CmpsTestSource byte "ABCDE"
CmpsTestTarget  byte "AB   "
.code
CMPSTEST proc
  cld
  mov  esi , offset CmpsTestSource
  mov  edi , offset CmpsTestTarget
  mov  ecx, lengthof CmpsTestSource  ;最多比较次数，此例为5
  repe  cmpsb ; 比较到第三个字母时，因两者不等，重复不再继续，但当前串
                         ; 操作执行完，esi和edi还会增加。所以，最后，esi和edi会指向
                         ; 第四个字母的位置。
  ret
CMPSTEST endp

SCASB,SCASW,SCASD

将AL的值与EDI指向的内存内容相比较(相当于cmp AL , [edi])，即相当于是做查找操作，通常会跟重复前缀

• 如果使用repe前缀，则将查找到EDI开始的内存中第一个不等于AL时中止重复;
• 如果使用repne前缀，则将查找到EDI开始的内存中第一个等于AL时中止重复;
• 当然，如果ecx减到0，也会结束查找
  SCASW是用AX作字查找，SCASD是用EAX作双字查找

  扫描一个匹配字符

  1 2 3 4 5 6 7 8 9 10 11 12

  .data alpha byte “ABCDEFGH”,0 .code mov edi , offset alpha mov al , ‘F’ mov ecx , lengthof alpha cld repne scasb ;不相等则重复，即找到第一个相等的 jnz quit ; 如果这个条件满足，表示是找完整个ecx长度，也没有找到 dec edi ;回减一，让edi指向找到第一个相等的位置 … Quit:

STOSB,STOSW,STOSD

把AL/AX/EAX的内容存储在EDI指向的内存单元中，同时EDI的值根据方向标志的值增加和减少。
Stosb是存储AL，stosw存储AX，stosd存储EAX 使用rep前缀可以对一段内存进行填充

LODSB,LODSW,LODSD

将从esi指向的内存内容取出存到累加器中，同时，修改esi的值。
lodsb是取出一个字节存到AL中，lodsw是取出一个字存到AX中，lodsd是取出一个双字存到EAX中。
该指令一般不会跟重复前缀

串操作指令对标志位的影响

cmps和scas指令会对标志位有影响，影响效果如同CMP指
